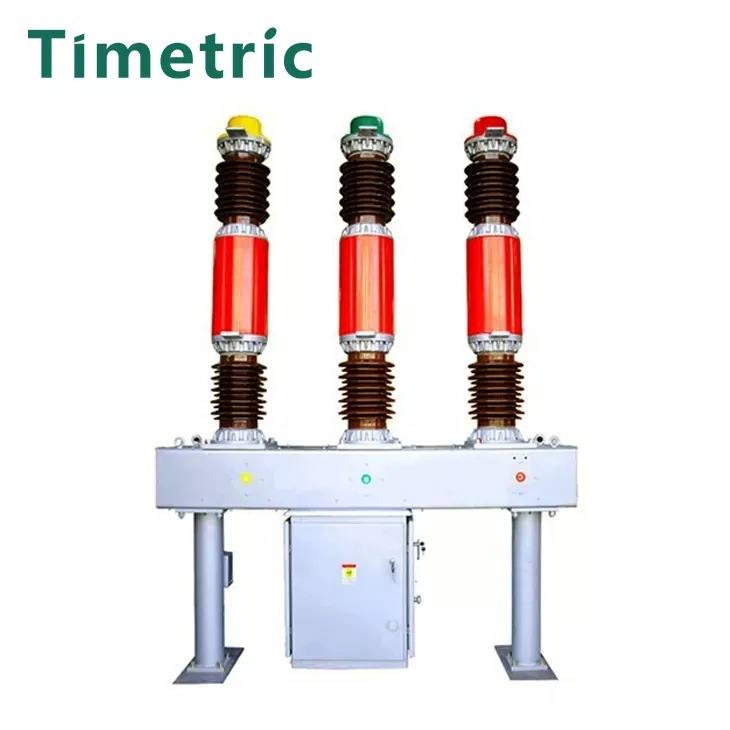

LW8-40.5AG SF6 Disjuntor

Item: LW8-40.5AG SF6 Disjuntor de circuito
Bom desempenho de extinção de arco
O gás SF6 possui excelentes propriedades de enredamento de arco, garantindo uma interrupção confiável e rápida das correntes de falha.
Estrutura simples e tamanho compacto
O uso de gás SF6 permite um projeto de disjuntor mais simplificado e compacto, facilitando o ajuste em espaços limitados.
Bom desempenho de abertura, operação equilibrada
O disjuntor fornece uma operação suave e confiável com desempenho de abertura equilibrado, mesmo sob condições de carga ou falha.
Disjuntor selado, baixo ruído de operação
A natureza selada do disjuntor e o uso do gás SF6 resultam em operação mais silenciosa com ruído externo mínimo.
Carga de trabalho de baixa inspeção e manutenção
O gás SF6 reduz significativamente a necessidade de manutenção frequente, reduzindo os custos e os esforços de inspeção ao longo da vida útil do disjuntor.

Enviar consulta

Descrição do produto

Item: LW8-40.5AG SF6 Disjuntor de circuito

· Estrutura: Cada pólo é projetado com estrutura de fratura única na coluna.

· Extimização de arco: utiliza o princípio da arco de energia de si mesmo extinguindo para um desempenho eficiente.

· Atuação: Equipada com o ACT14 Spring Atuator, permitindo uma operação confiável.

· Link mecânico: incorpora a ligação mecânica de fase ativa, garantindo o desempenho sincronizado em todas as fases.

· Conformidade: Este disjuntor atende aos requisitos dos padrões THEGB1984 ANDIEC62271-100 para equipamentos de alta tensão.

Descrição do modelo

Principais parâmetros técnicos

Não.	ltem		Unidade	Dados
1	Avaliado	tensão	kv	40.5
	Isolamento nominal nível	Impacto do raio resistir à tensão (valor total da crista)	kv	185
		Frequência de potência Salta a tensão (IMIN)	kv	95
2	Corrente classificada		A	1600 2000
3	Vida mecânica		Bim	3000
4	Pressão nominal da pressão de lgauge de gás hexafluoreto de enxofre em 20 ℃)		MPA	0.50
5	Pressão de alarme/pressão funcional mínima (pressão do medidor em 20 ℃)		MPA	0,47/0,45
6 7	Corrente de comutação de curto -circuito nominal		o	25 63	31.5
	Corrente de fechamento de curto-circuito classificada (pico)		O		80
8	Corrente de resistência a curto período nominal (corrente estável térmica)		o	25	31.5
9	Corrente de resistência a curto período nominal (corrente estável térmica)		o	60	80
10	Corrente de comutação de curto -circuito nominal		o	63	8
11	O número cumulativo de tempos de comutação sob comutação de curto-circuito nominal		Vezes	15	10
12	Duração do curto -circuito nominal		S	4
13	Time de fechamento Lat classificou Voltagel de operação			≤0.1
14	Tempo de troca (na tensão operacional nominal)		5	≤0,06
15	Ordem de operação nominal			C-0.3S-Co-180S-Co
16	Classificação de abertura e fechamento de capacitores monomiais		A	400
17	Em vazamento		%anos	≤1
18	(Teor de água do gás hexafluoreto de enxofre (v/v)			≤150x10-9
19	Mecanismo de operação da mola do CT14 com tensão operacional nominal
	Bobina de fechamento, tensão de abertura da bobina		V	Broadcast: 220 380 IDC): 48 110 220
	Tensão do motor de armazenamento de energia		V	IAC): 220 380 (DC): 110 220
20	Peso do gás de hexafuoreto de enxofre		KG	8
21	Peso do disjuntor de circuito [mecanismo operacional de Nduding)		KG	1400

Dimensões de estrutura e montagem

Ambiente de trabalho:

Item: LW8A-40.5 SF6 Disjuntor de circuito

Temperatura ambiente:

Limite superior: +40 ° C.

Limite inferior: -30 ° C.

Altitude:

≤2000 metros acima do nível do mar

Se instalado em altitudes mais altas, podem ser necessários ajustes no nível de isolamento.

Pressão do vento:

≤700 pA (equivalente a velocidades de vento de até 34 m/s).

Condições sísmicas:

O disjuntor foi projetado para suportar a intensidade do quadro de até 8 graus.

Nível de contaminação:

Classe I, indicando que é adequado para níveis normais de poluição ambiental.

Flutuações de temperatura:

Diferença de temperatura diária máxima: não mais de 25 ° C.

Possíveis causas de falha do circuito elétrico

Item: LW8A-40.5 SF6 Disjuntor de circuito

1. Faults no isolamento de gás SF6

· Vazamento de gás SF6: o gás SF6 (hexafluoreto de enxofre) é usado para isolar os contatos do disjuntor. Qualquer vazamento ou deterioração do gás pode reduzir suas propriedades isolantes, levando a quebras no desempenho e possível falha na interrupção das correntes de falha.

· Pressão insuficiente do gás: a baixa pressão do gás pode causar operação inadequada do disjuntor, pois o gás SF6 é parte integrante de saciar o arco durante uma falha.

2. falhas mecânicas

· Mecanismo de primavera de mau funcionamento: o disjuntor opera através de um mecanismo de mola, que armazena energia para abertura e fechamento. Um mau funcionamento na mola ou no mecanismo do atuador pode impedir a operação adequada, levando a uma falha em abrir ou fechar o disjuntor.

· Desgaste ou dano de contato: com o tempo, os contatos do disjuntor podem desgastar, ficar com caroço ou sofrer danos mecânicos, comprometendo sua capacidade de fazer ou quebrar o circuito conforme necessário.

3. Falhas elétricas

· Circuitos de sobrecorrente ou curtos: uma sobrecarga ou curto -circuito além da capacidade de interrupção do disjuntor pode causar superaquecimento ou dano aos componentes internos do disjuntor.

· Configurações de viagem incorretas: se as configurações de viagem forem incorretas ou o relé de proteção não operar corretamente, o disjuntor não poderá tropeçar no caso de uma sobrecorrente ou falha.

4. Falhas de LARC

Falha em extinção do arco: os disjuntores SF6 dependem das propriedades de extinção do arco do gás SF6. Se o disjuntor deixar de extinguir o arco elétrico corretamente (devido a problemas de pressão do gás ou contaminação), isso pode levar a arcos persistentes, danificar o disjuntor e o equipamento circundante.

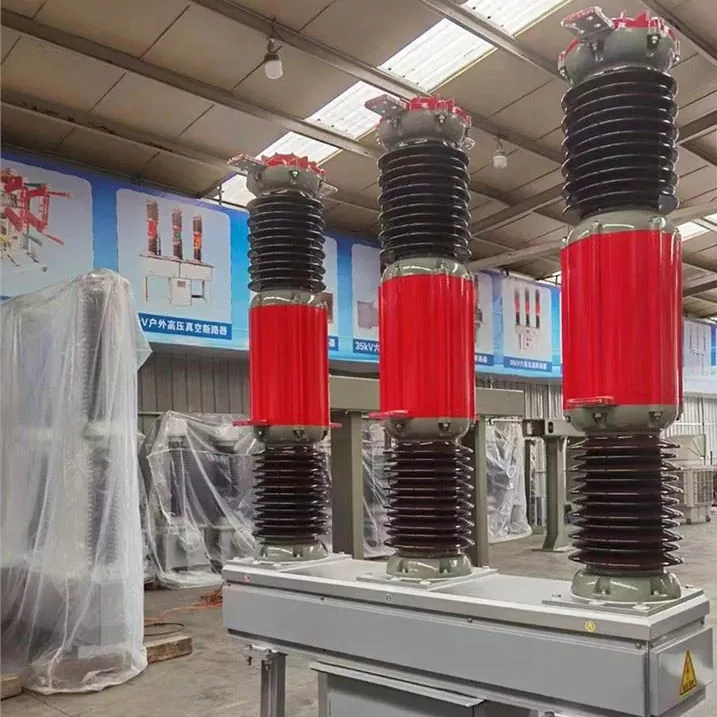

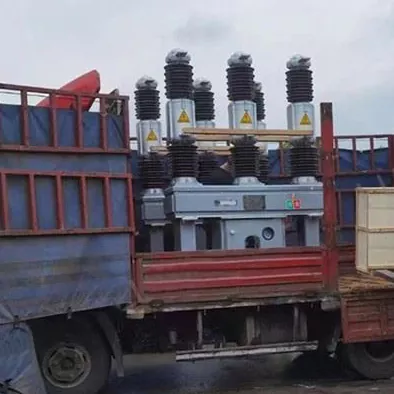

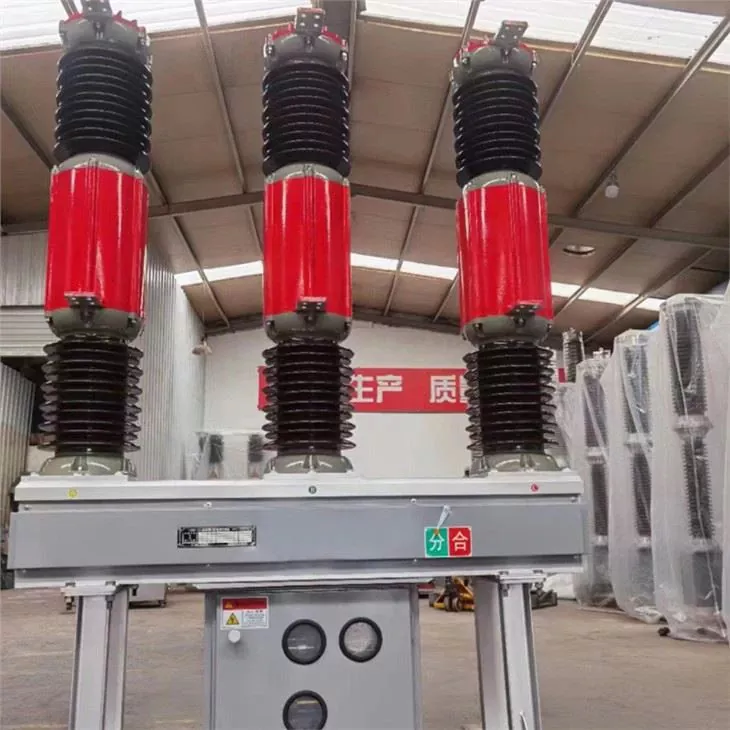

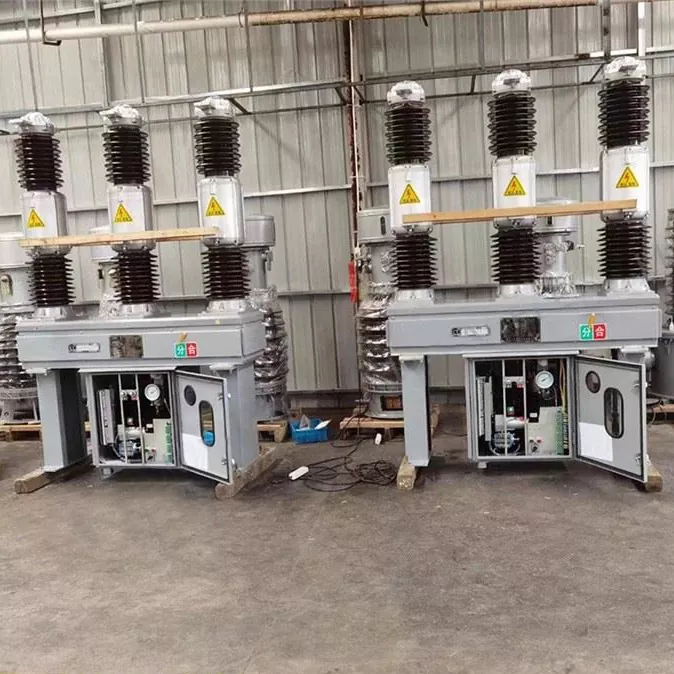

Tiro real do produto

Perguntas frequentes

Item: LW8A-40.5 SF6 Disjuntor de circuito

1. O que é o disjuntor LW8A-40.5 SF6?

Resposta: O disjuntor LW8A-40.5 SF6 é um disjuntor de alta tensão classificado por 40,5 kV, normalmente usado em subestações elétricas e sistemas de energia. Utiliza o gás SF6 para fins de isolamento e extinção de arco, garantindo operação confiável em ambientes de alta tensão.

2. Quais são as principais características do disjuntor LW8A-40.5 SF6?

Responder:

Tensão nominal: 40,5 kV

Isolamento de gás SF6 e extinção de arco

Alta capacidade de ruptura, adequada para interromper as correntes de falha

Mecanismo de operação rápida para folga rápida de falha

Adequado para aplicações externas e internas

Design compacto para facilitar a instalação

3.Como o disjuntor SF6 LW8A-40.5 SF6 funciona?

Resposta: O disjuntor funciona usando o gás SF6 para extinguir o arco formado quando os contatos abrem durante uma falha. Quando uma falha é detectada, o sistema de controle do disjuntor ativa o mecanismo de mola, forçando os contatos a se separarem. O gás SF6 absorve a energia do arco e o esfria, garantindo que o circuito seja interrompido com segurança.
