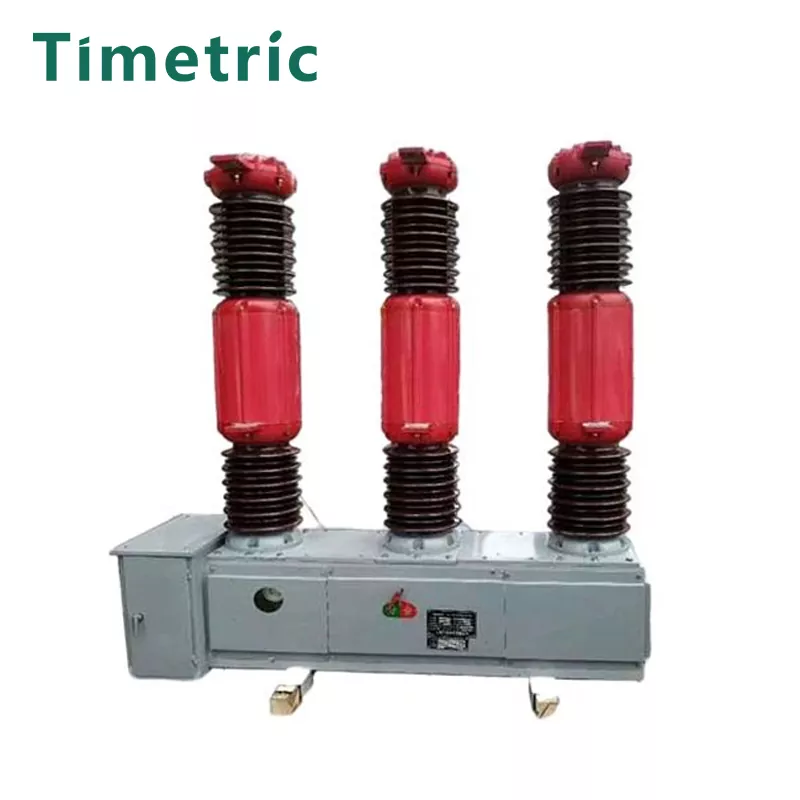

LW8A-40.5 SF6 Disjuntor

Item: LW8A-40.5 SF6 Disjuntor de circuito
Bom desempenho de extinção do arco: garante interrupção confiável das correntes elétricas.
Estrutura simples e tamanho compacto: facilita a instalação fácil e o uso eficiente do espaço.
Bom desempenho de abertura, operação equilibrada: aprimora a confiabilidade e a segurança operacionais.
Disjuntor selado com pequeno ruído de operação: fornece operação silenciosa e impede a contaminação externa
. Carga de trabalho de baixa inspeção e manutenção: reduz os custos operacionais e melhora a eficiência.

Enviar consulta

Descrição do produto

Item: LW8A-40.5 SF6 Disjuntor de circuito

· Médio de isolamento e extinção de arco: utiliza gás hexafluoreto de enxofre (SF6) para excelente isolamento e desempenho de extinção de arco.

· Estrutura: apresenta um design de uma coluna única e de fração única para cada pólo, garantindo uma operação compacta e eficiente.

· Princípio de extinção do arco: opera com o princípio de extinção de arco de auto-energia para um desempenho confiável.

· Atuador: Equipado com uma estrutura do atuador da mola CT14, permitindo a ligação mecânica trifásica para operação sincronizada.

· Conformidade: MeetsGB1984 e Padrões Internacionais Internacionais, garantindo segurança e confiabilidade.

Descrição do modelo

Principais parâmetros técnicos

Não.	ltem		Unidade	Dados
1	Avaliado	VLAGE	kv	40.5
	Isolamento nominal nível	Impacto do raio resistir à tensão (valor total da crista)	kv	185
		Frequência de potência Salta a tensão (IMIN)	kv	95
2	Corrente classificada		A	1600 2000
3	Vida mecânica		Bim	3000
4	Pressão nominal da pressão de lgauge de gás hexafluoreto de enxofre em 20 ℃)		MPA	0.50
5	Pressão de alarme/pressão funcional mínima (pressão do medidor em 20 ℃)		MPA	0,47/0,45
6 7	Corrente de comutação de curto -circuito nominal		o	25 63	31.5
	Corrente de fechamento de curto-circuito classificada (pico)		O		80
8	Corrente de resistência a curto período nominal (corrente estável térmica)		o	25	31.5
9	Corrente de resistência a curto período nominal (corrente de estábulo térmico)		o	60	80
10	Corrente swilching de curto -circuito nominal		o	63	8
11	O número cumulativo de tempos de comutação sob comutação de curto-circuito nominal		Vezes	15	10
12	Duração do curto -circuito nominal		S	4
13	Time de fechamento Lat classificou Voltagel de operação			≤0.1
14	Tempo de troca (na tensão operacional nominal)		S	≤0,06
15	Orler classificado de operação			C-0.3S-Co-180S-Co
16	Classificação de abertura e fechamento de capacitores monomiais		A	400
17	Em vazamento		% anos	≤1
18	Teor de água do gos de hexafluoreto de enxofre (v/v)			≤150x10-9
19	Mecanismo de operação da mola do CT14 com tensão operacional nominal
	Bobina de fechamento, tensão de abertura da bobina		V	Broadcast: 220 380 IDC): 48 110 220
	Tensão do motor de armazenamento de energia		V	IAC): 220 380 (DC): 110 220
20	Peso do gás de hexafluoreto de enxofre		KG	8
21	Peso do disjuntor circuil [indudando o mecanisml operacional		KG	1400

Dimensões de estrutura e montagem

Ambiente de trabalho:

Item: LW8A-40.5 SF6 Disjuntor de circuito

· Temperatura ambiente:

· Alto: + 40 ° 100

· Mínimo: -30 ° 100

· Altitude:

· ≤2000m (para instalações acima dessa altitude, são necessários ajustes no nível de isolamento).

· Pressão do vento:

· Não superior a 700Pa (equivalente a velocidades de vento de aproximadamente 34m/s).

· Resistência sísmica:

· Intenstra a intensidade do terremoto de até 8 graus.

· Nível de poluição:

· Adequado para os níveis de contaminação da classe I.

· Diferença máxima de temperatura diária:

· Não deve exceder 25 ° C.

· Instalação:

· Adequado para configurações montadas em ambos os passos e montados em Middle.

Possíveis causas de falha do circuito elétrico

Item: LW8A-40.5 SF6 Disjuntor de circuito

· Extinção de arco eficiente:

· Utiliza gás SF6 para supressão e isolamento de arco superior.

· Estrutura de um polonete:

· Apresenta um design de uma única coluna única para cada pólo.

· Princípio de auto-energia:

· Opera com base no mecanismo de extinção de arco de auto-energia, garantindo operação confiável sob condições de falha alta.

· Mecanismo de operação da mola:

· Equipado com um atuador da mola CT14 para uma ligação mecânica robusta e precisa em três fases.

· Conformidade:

· Em conformidade com o StandardsGB1984 International eiec62271-100, garantindo qualidade e segurança.

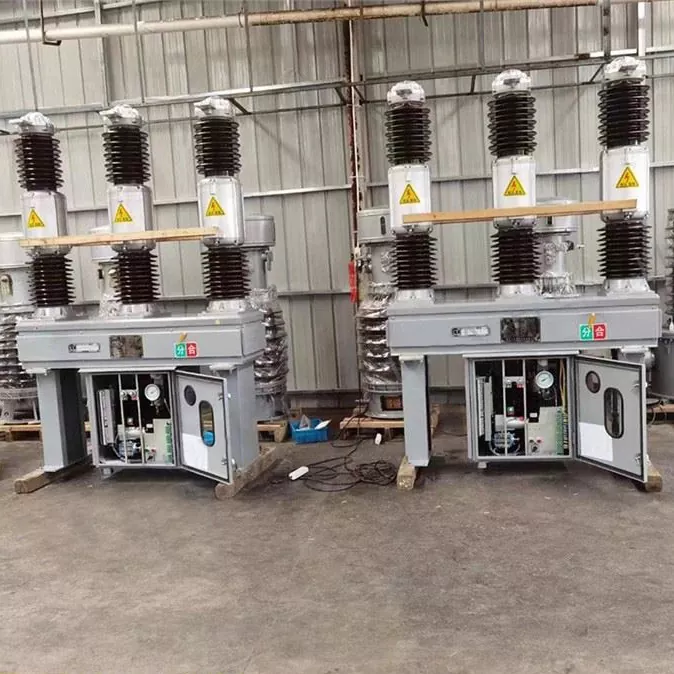

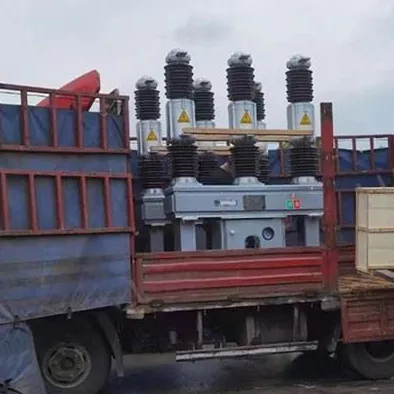

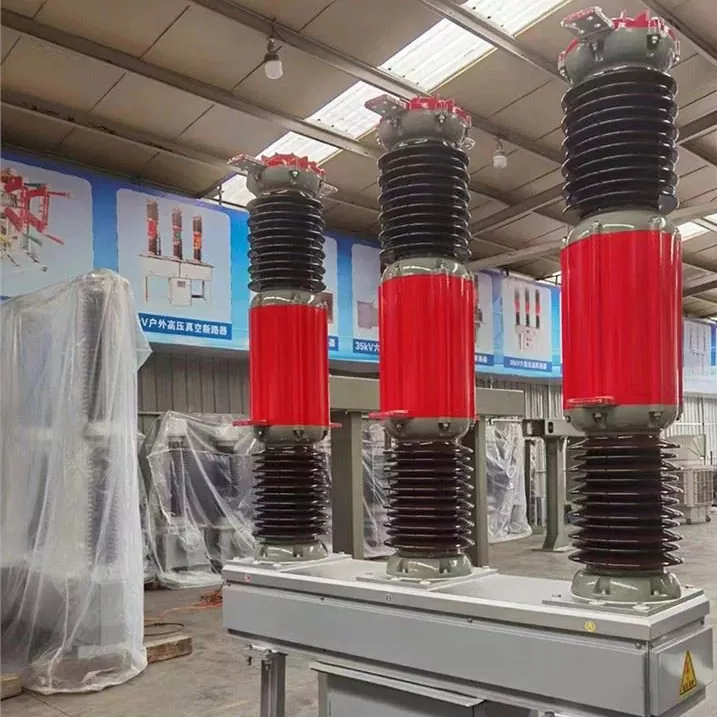

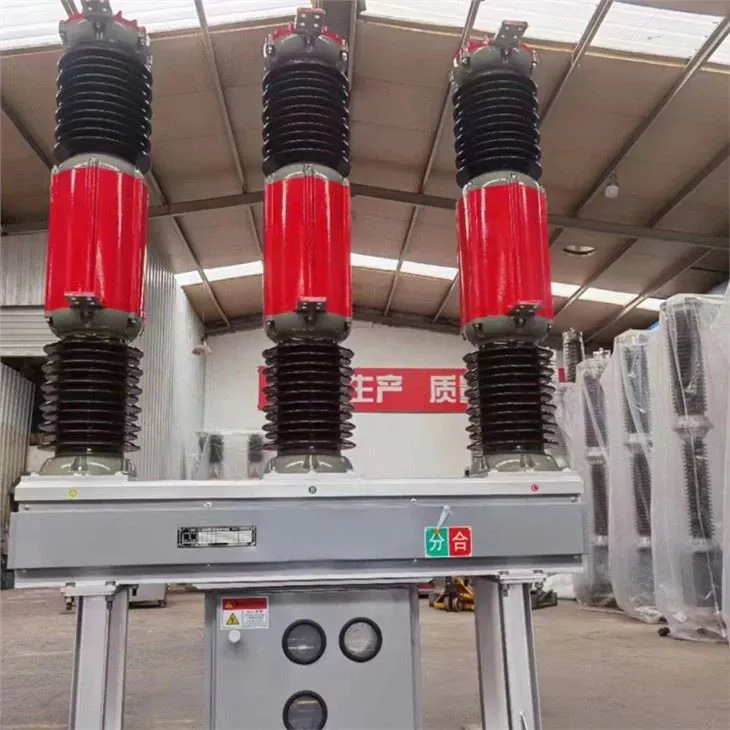

Tiro real do produto

Perguntas frequentes

Item: LW8A-40.5 SF6 Disjuntor de circuito

Q1: Qual é a tensão nominal do disjuntor LW8A-40.5 SF6?
A1: A tensão nominal é de 40,5 kV.

P2: Qual é o meio de interrupção usado neste disjuntor?
A2: usa gás hexafluoreto de enxofre (SF6) como meio de isolamento e meio de arco.

Q3: Como o disjuntor é operado?
A3: O disjuntor está equipado com um atuador da mola CT14, permitindo a ligação mecânica de três fases para operação síncrona.

Q4: O LW8A-40.5 está em conformidade com os padrões internacionais?
A4: Sim, está em conformidade com os padrões GB1984 e IEC 62271-100.
